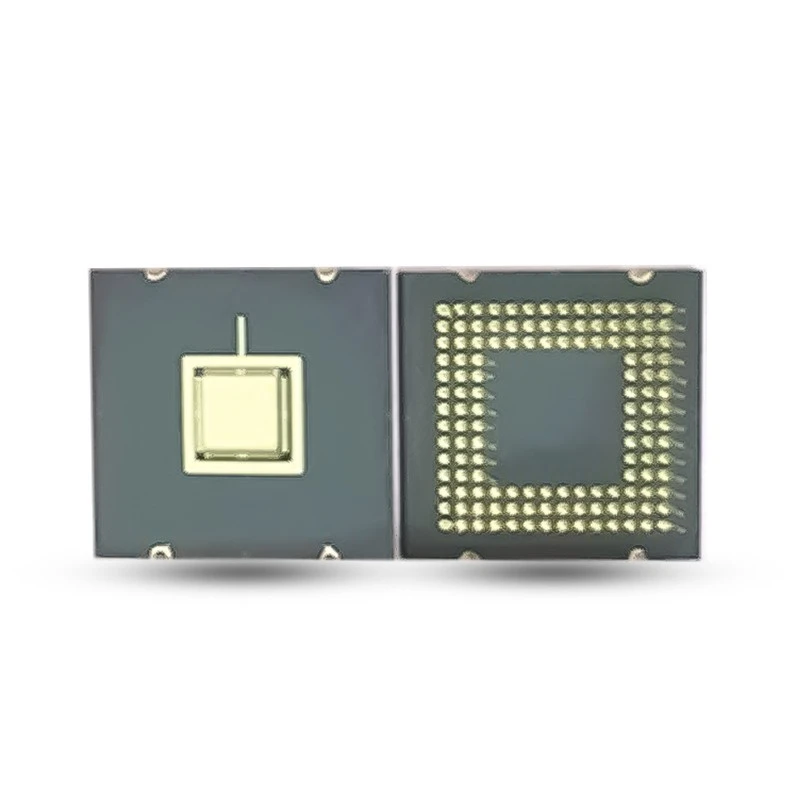

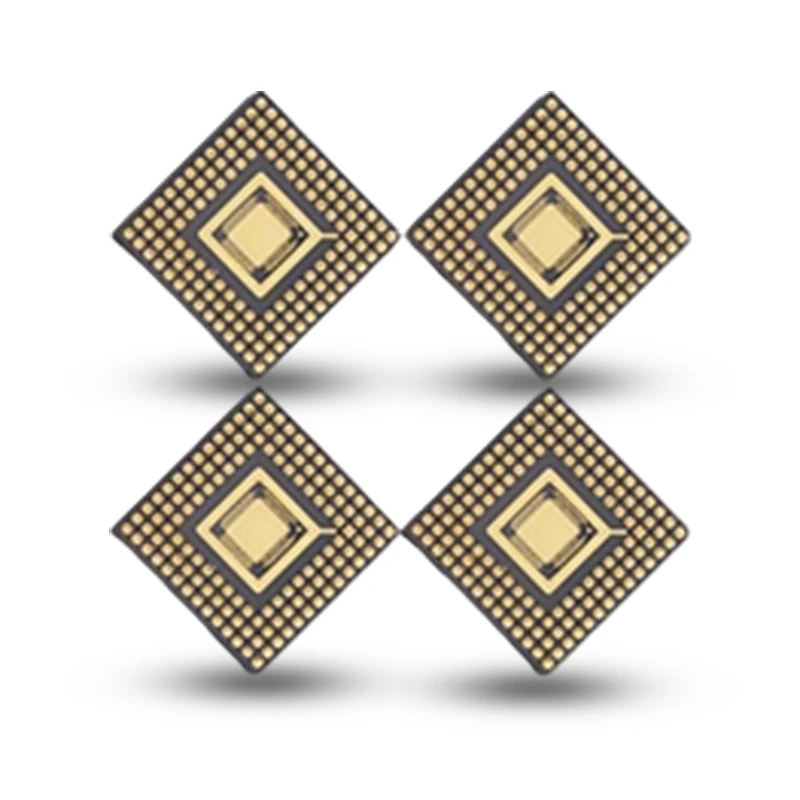

Keraamiline tihvtivõre massiiv (CPGA)

Suure-pin-arvuga vertikaalse ühendamise lahendus optimeeritud CTE-sobitusega, et tagada suure võimsusega-protsessorite pikaajaline stabiilsus.

Ceramic Pin Grid Array (CPGA) on suure jõudlusega pooljuhtide valdkonnas laialdaselt{0}}kasutatud pistik{0}}pakendatud kujul. See on tuntud oma suure pakenditiheduse, suurepärase elektrotermilise jõudluse ja usaldusväärse gaasitiheduse poolest, mis on üks põhikomponente, mis tagavad keerukate pooljuhtsüsteemide pikaajalise stabiilse töö.
Korpuse tihvtide samm järgib tavaliselt 2,54 mm tavalist või astmelist paigutust, millel on kaks konstruktsioonivarianti: "õõnsus-üles" ja "õõnsus-alla". Alumise õõnsusega{4}}disain hõlbustab jahutusradiaatori paigaldamist tagaküljele, suurendades soojusjuhtimise tõhusust, samas kui õõnsuse{5}}ülemine konfiguratsioon pakub suuremat siseruumi, muutes selle ideaalseks suuremahuliste-kiipide või mitme-kiibi integreerimise (MCM) lahenduste jaoks. Ceramic Pin Grid Array (CPGA) korpus on mõeldud peamiselt suure jõudlusega-töötlusüksuste, signaaliprotsessorite ja erinevate spetsiaalsete loogikajuhtimismoodulite jaoks.

Saadaolevad materjalid: alumiiniumoksiid, alumiiniumnitriid, klaas-keraamilised komposiidid, karbiidisulamid, volfram-mangaan või molübdeen-mangaani paksus-kile metalliseerimine.
Rakendused: pooljuhid ja elektroonika, meditsiiniseadmed, energia ja toide, seadmed ja masinad

Küsi pakkumist

Toote kirjeldus

Ceramic Pin Grid Array (CPGA) korpus pakub täppissignaalitöötlusseadmetele ja suure{0}}jõudlusega loogikakomponentidele tugevat füüsilist kaitset, millel on erakordne õhutiheda{1}}stabiilsus ja pikaajaline{2}}kindlus. Selle ainulaadne tihvtivõrgu massiivi disain ei saavuta mitte ainult üli-suurt signaaliühenduste tihedust, vaid demonstreerib ka silmapaistvat elektromagnetilist varjestusvõimet ja kiirguskindlust pooljuhtide rakendustes. Paksu{6}}kile metalliseerimise tehnoloogia abil tagab toode väikese-kaoga signaaliedastuse, säilitades samal ajal kõrge-temperatuuri ja korrosioonikindluse. Oleme spetsialiseerunud täiustatud keraamiliste pakendilahenduste väljatöötamisele, pakkudes klientidele igakülgset tehnilist tuge ja kohandatud lahendusi.

Omadused

Suurepärane elektromagnetilise varjestuse võime
Pikaajaline{0}}õhutihe stabiilsus
Suurepärane termiline{0}}mehaaniline sünergiline disain
Kiirguskindlus ja kõrge{0}}temperatuuritaluvus

Tugev plug{0}}and-mängimise ühilduvus
Suurepärane korrosioonikindlus
Kõrge niiskuskindlus

Peamine mudelitabel (mm)

Suure -jõudlusega CPGA-paketid, mis on saadaval värvides Al2O3, AlN, Glass-Camic või Kovar, paks-kile metalliseerimine ja standardne 2,54 mm kontaktide vahe optimeeritud ühenduste jaoks.

Toote mudel	Keraamiline korpuse suurus	Lead Pitch	Tihendusala	Die Kinnitusala	Kogu paksus
G15-01	21.5×19.00	2.54	21.50×19.00	5.00×5.00	2.20

Keraamika ekspertiis

Tessvida on Total Kit Solutionsi (TKS) spetsialist, kes teenindab peamisi tööstusharusid: pooljuhid ja elektroonika, meditsiiniseadmed, FPD/LED, masinad, naftakeemia, auto ja transport, energia ja võimsus ning toiduained ja põllumajandus. Küpse tarneahela ja täiustatud protsessidega (isostaatpressimine, geelivalu, kuivpressimine) pakume -otsa-otsani võimalusi alates materjali ettevalmistamisest, vormimisest, paagutamisest kuni täppis- ja järeltöötluseni.

Meie paindlikud kohandatud teenused vastavad täpselt klientide vajadustele alates materjali valikust kuni valmistoote tarnimiseni, toetudes sügavale{0}}puhtusastmega keraamika alal ja tugevale ressursside integreerimisele.

Keraamika tootmisprotsess

Pulbri valmistamine

Tooraine pulbri valmistamine, pihustusgranuleerimine (segamine, mehaaniline kuuljahvatamine, pihustuskuivatus)

Pulbri moodustamine

Isostaatiline pressimine, kuivpressimine, survevalu, geeli moodustamine, valamine, kuumpressimine

Kõrgel{0}}temperatuuril paagutamine

Atmosfääripaagutamine, vaakumpaagutamine, kontrollitud atmosfääriga paagutamine

Täppistöötlus

Lõikamine, treimine, lihvimine, freesimine, vormimine, puurimine

Pinnatöötlus

Puhastamine, kaarsulatus, plasmapihustamine, elektrostaatiline pihustamine, aurustamine-sadestamine, ülipuhas-puhastus, anodeerimine, metalliseerimiskomposiit
