Toote kirjeldus

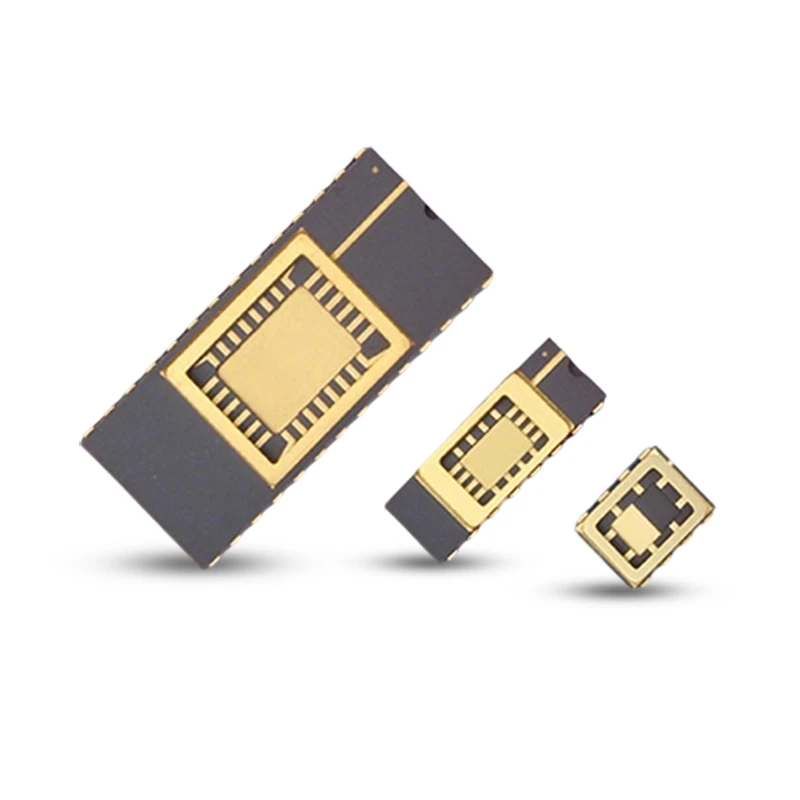

Kaherealine-keraamiline läbi-avaga pakett on loodud tipptasemel-pooljuhtrakenduste jaoks, tagades suurepärase gaasi-tiheda kaitse ja termilise reguleerimise. Integreerides suure -tõhusate jahutusradiaatorite paralleelse õmbluse keevitamise või sulamite joodise tihendamise tehnoloogiaga, loob see stabiilse keskkonna, mis kaitseb kriitilisi sisemooduleid väliste häirete eest. Kasutades täiustatud mitmekihilise keraamika paagutamisprotsesse, tagame elektrooniliste komponentide töökindluse{7}. Paindlike materjalivalikute ja tihendusmeetoditega pakub see pakett terviklikku-lahendust signaali töötlemiseks ja võimsuse juhtimiseks keerukates keskkondades.
Omadused
- Kõrge gaasitihedus
- Suurepärane termiline stabiilsus
- Suurepärane{0}}kõrgsageduslik jõudlus
- Kuuma- ja korrosioonikindlus
- Tugev kiirguskindlus
- Integreeritud jahutusradiaatori disainivõimalus
- Madal takistus
- Kõrge isolatsioonivõime
- Kõrge kõvadus ja löögikindlus
- Kõrge niiskuskindlus
Peamine mudelitabel (mm)
CDIP-pakendil on 2,54 mm samm ja tihvtide arv kuni 64, pakkudes kitsaid (7,62 mm), keskmisi (10,16 mm) ja laiaid (15,24 mm) vahesid. Valikute hulka kuuluvad integreeritud jahutusradiaatorid ja tihendusmeetodid paralleelse õmbluse keevitamise või sulami joodise tagasivoolu abil, mida kasutatakse laialdaselt IC-de, optronide ja kõrget töökindlust nõudvate MEMS-i jaoks.
|
Toote mudel |
Keraamiline korpuse suurus |
Lead Pitch |
Tihendusala |
Die Kinnitusala |
Kogupaksus |
|
D48L2-01 |
60.96×15.00 |
2.54 |
12.70×12.70 |
8.89×8.89 |
2.40 |
|
D40L2-01 |
50.80×15.00 |
2.54 |
12.70×12.70 |
7.87×7.87 |
2.40 |
|
HD36-01 |
45.72×14.98 |
2.54 |
20.20×8.54 |
24.70×14.50 |
2.00 |
|
D28S2-03 |
38.60×7.37 |
2.54 |
38.40×7.20 |
2.10×3.30 |
3.70 |
|
D28S2-01 |
35.56×7.37 |
2.54 |
11.80×7.20 |
7.11×5.59 |
2.15 |
|
D28L2-01 |
35.56×15 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.50 |
|
D24S2-04 |
30.48×7.37 |
2.54 |
11.94×7.36 |
5.75×3.80 |
1.75 |
|
D24S2-02 |
33.50×7.37 |
2.54 |
32.80×7.10 |
3.80×2.85 |
3.50 |
|
D24S2-01 |
30.48×7.37 |
2.54 |
14.40×7.20 |
9.15×4.45 |
2.16 |
|
D24L2-01B |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D24L2-01 |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D18M2-01 |
22.86×9.91 |
2.54 |
9.40×8.70 |
5.50×5.00 |
2.40 |
|
D16S2-11 |
20.60×7.37 |
2.54 |
19.20×7.00 |
3.30×5.00 |
2.80 |
|
D16S2-06 |
20.32×7.37 |
2.54 |
16.60×7.20 |
2.60×3.20 |
3.30 |
|
D16S2-05 |
20.00×7.37 |
2.54 |
19.60×7.00 |
3.90×5.40 |
3.40 |
|
D16S2-02/K |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02C |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02B |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02A |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02 |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D08S2-12 |
9.70×7.37 |
2.54 |
7.70×7.00 |
4.20×5.00 |
2.10 |
|
D08S2-11A |
9.70×7.37 |
2.54 |
9.30×7.20 |
2.70×2.50 |
3.40 |
|
D08S2-03B |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-03A |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-01 |
10.16×7.37 |
2.54 |
8.80×6.90 |
5.10×3.40 |
2.10 |
|
D08M-04 |
19.46×9.91 |
7.62 |
19.10×8.80 |
7.60×4.40 |
3.50 |
|
D08M-01A |
14.22×10.03 |
2.54 |
13.40×9.60 |
9.60×8.10 |
30 |
|
D06S2-02 |
9.00×7.37 |
2.54 |
7.20×6.20 |
3.70×3.00 |
3.10 |
|
D06S2-01 |
9.70×7.37 |
2.54 |
9.30×6.90 |
7.30×3.30 |
3.50 |
|
D04S2-01 |
4.70×6.60 |
2.54 |
6.60×4.70 |
2.60×3.00 |
2.90 |
Keraamika ekspertiis
Tessvida on Total Kit Solutionsi (TKS) spetsialist, kes teenindab peamisi tööstusharusid: pooljuhid ja elektroonika, meditsiiniseadmed, FPD/LED, masinad, naftakeemia, auto ja transport, energia ja võimsus ning toiduained ja põllumajandus. Küpse tarneahela ja täiustatud protsessidega (isostaatpressimine, geelivalu, kuivpressimine) pakume -otsa-otsani võimalusi alates materjali ettevalmistamisest, vormimisest, paagutamisest kuni täppis- ja järeltöötluseni.
Meie paindlikud kohandatud teenused vastavad täpselt klientide vajadustele alates materjali valikust kuni valmistoote tarnimiseni, tänu sügavale asjatundlikkusele kõrge-puhtusastmega keraamika ja tugeva ressursside integreerimisega.
Keraamika tootmisprotsess
Pulbri valmistamine
Tooraine pulbri valmistamine, pihustusgranuleerimine (segamine, mehaaniline kuuljahvatamine, pihustuskuivatus)
01
Pulbri moodustamine
Isostaatiline pressimine, kuivpressimine, survevalu, geeli moodustamine, valamine, kuumpressimine
02
Kõrgel{0}}temperatuuril paagutamine
Atmosfääripaagutamine, vaakumpaagutamine, kontrollitud atmosfääriga paagutamine
03
Täppistöötlus
Lõikamine, treimine, lihvimine, freesimine, vormimine, puurimine
04
Pinnatöötlus
Puhastamine, kaarsulatus, plasmapihustamine, elektrostaatiline pihustamine, aurustamine-sadestamine, ülipuhas-puhastus, anodeerimine, metalliseerimiskomposiit
05
Täppiskeraamika töötlemise töövoog
-
Materjali ettevalmistamine
-
Materjali vormimine
-
Paagutamine
-
Peentöötlus
-
Ülevaatus
-
Täpne puhastus
-
Vaakumpakendamine
-
Materjali ettevalmistamine
-
Materjali vormimine
-
Paagutamine
-
Peentöötlus
-
Ülevaatus
-
Täpne puhastus
-
Vaakumpakendamine
